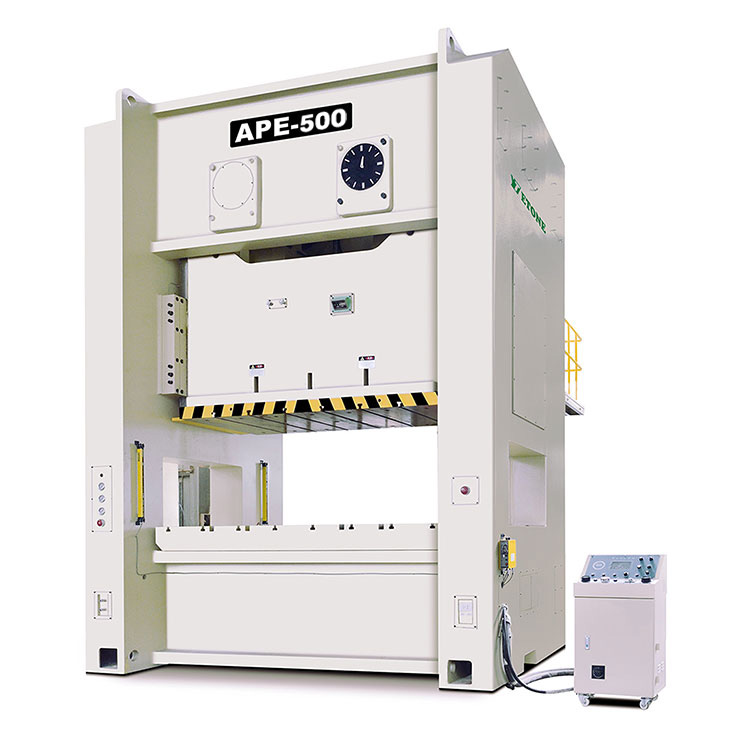

Pressa a manovellaè una pressa meccanica comune, che è ampiamente utilizzata nella formazione di metalli, timbratura, taglio, fusione e altri processi. Il suo principio di lavoro si basa sul movimento meccanico del meccanismo dell'asta di connessione della manovella, che viene convertito in movimento di pressione alternativo lineare attraverso il movimento rotazionale della manovella.
Principio di lavoro di base di Crank Press:
Rotazione della manovella: la fonte di guida dipressa a manovelladi solito è un motore elettrico o un motore a combustione interna. Il motore spinge la manovella a ruotare attraverso un sistema di trasmissione come ingranaggi e cinture.
Trasmissione a pedivella e dell'asta di collegamento: la manovella è collegata all'asta di collegamento e la rotazione della manovella viene trasmessa al cursore attraverso l'asta di collegamento. L'asta di collegamento converte il movimento rotazionale della manovella nel movimento alternativo su e giù del cursore. In questo processo, il movimento della manovella è un movimento circolare, mentre il movimento del cursore è un movimento lineare.
Movimento del cursore: la manovella guida l'asta di collegamento a muoversi, spingendo così il cursore per muoversi su e giù in direzione verticale. Quando il cursore si sposta verso il basso, viene generata una grande forza di impatto e questa forza di impatto viene utilizzata per premere, timbrare o formare un lavoro.
Incicchia di lavoro: il centro morto superiore della pressa per manovella è la posizione più alta del cursore che si muove verso l'alto e il centro morto inferiore è la posizione più bassa del cursore che si muove verso il basso. Durante l'operazione di stampaggio, il cursore si sposta dal center morto superiore al centro morto inferiore e poi ritorna al centro morto superiore, formando un ciclo di lavoro completo.
Trasmissione della pressione e forza di impatto: la pressione delpressa a manovellaviene trasmesso allo stampo o al pezzo sul banco da lavoro dalla manovella e nel meccanismo di collegamento dell'asta, generando una forte pressione sul pezzo, completando così le operazioni di processo come stamping, taglio, flessione e formazione.
Componenti chiave e le loro funzioni:
Gancia: fornisce energia rotazionale, generalmente collegata a un motore elettrico o altra sorgente di azionamento.
Asta di collegamento: converte il movimento rotazionale della manovella in movimento alternativo lineare del cursore.
Slider: contatta direttamente il pezzo per completare la stampa, la formazione e altre attività.
Base and Workbench: supportare l'intera stampa e fissare il pezzo, fornendo una piattaforma operativa stabile.
Punch and Die: installato sul cursore e sul banco di lavoro, eseguire direttamente il lavoro di elaborazione.
Riepilogo: il principio di lavoro delpressa a manovellaSi basa principalmente sulla manovella per guidare l'asta di collegamento per ruotare, che viene convertito nel movimento lineare su e giù del cursore. Questo movimento viene utilizzato per applicare la pressione al pezzo per completare diverse attività di elaborazione. Il suo vantaggio è che può fornire una forte pressione ed è adatto a vari processi di stampaggio e formazione.
